分布式I/O單元MS-EP32EXE-P
MS-EP 系列為 EtherNet/IP 通信的模塊單元。通過 EtherNet/IP通信，將 MS-EP 系列單元的 ON/OFF 輸入信號作為通信數據輸出到PLC 等。支持經由 EtherNet/IP 的隱式報文通信。32通道 PNP 型 DC 輸入，體積29.8＊94.5＊80.4mm，占用空間小，速度快，快速接線，接線端子可插拔，適配歐姆龍/基恩士/臺達等廠家PLC，組態簡單，防護等級IP20。通過 Web Server 進行配置與數據監控。
1、規格參數
型號 | DC 輸入單元(PNP) | ||
MS-EP32EXE-P | |||
輸入點數 | 32點 | ||
絕緣方式 | 光耦合器絕緣 | ||
額定輸入電壓 | DC24V | ||
額定輸入電流 | 約 7mA | ||
使用電壓范圍 | DC22.8～25.2V(波動率 5%以內) | ||
最大同時輸入點數 | 100% | ||
ON電壓/ON電流 | 14V 以上/3.5mA 以上 | ||
OFF電壓/OFF電流 | 6V 以下/1.7mA 以下 | ||
輸入電阻 | 約 3.3kΩ | ||
響應時間 | OFF->ON | 1.5ms 以下(DC24V 時) | |
ON->OFF | 1.5ms 以下(DC24V 時) | ||
公共端方式 | 32 點 2 公共端(4 點) | ||
輸入形式 | 正、負公共端共用型(源型) | ||
占用站數 | 1 槽分配 32 點(使用 32 點) | ||
I/O模塊電源 | 電壓 | DC22.8～25.2V(波動率 5%以內) | |
電流 | 45mA 以下(DC24V，全部點 ON 時) | ||
噪聲強度 | 通過 DC 型的噪聲電壓 500VP-P、噪聲寬度 1μs、 | ||
耐電壓 | DC 外部端子匯總—接地間 AC500V 1 分鐘期間 | ||
絕緣電阻 | DC 外部端子匯總—接地間 DC500V 絕緣電阻計測量 10MΩ 以上 | ||
保護等級 | IP20 | ||
質量 | 0.25kg | ||
模塊安裝 | 通過 DIN 軌安裝 | ||
適用DIN軌 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 標準) | ||
適用歐式端子 | [適用電線尺寸:0.3～1mm2] | ||

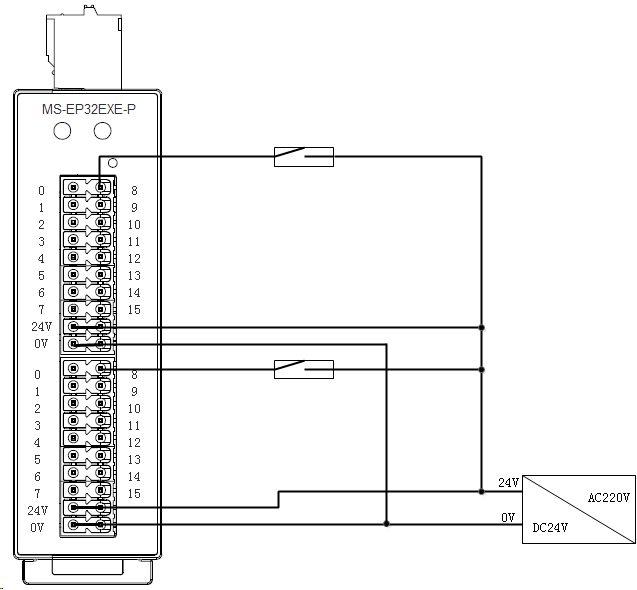

端子排列與布線圖
外形尺寸（單位：mm）
